SD2IEC emuluje stację dysków. Jest wykonane na relatywnie tanim mikrokontrolerze z rodziny AVR. Przez lata projekt ewoluował i obecnie ATmega32 poszła w zapomnienie a ATmega644 kończy żywot - ma za mało flasha. Zastosowałem ATmegę1284 która jest najnowszym mikrokontrolerem wspieranym przez projekt.

Możliwości drzemiące w tej przystawce są całkiem duże jednak całkowicie stacji dysków nie zastąpi. Na początku możliwe było wczytanie programów (gier) korzystających z procedur kernala, z czasem zaimplementowano obsługę najpopularniejszych fastloaderów dzięki czemu zwiększyła się ilość oprogramowania współpracującego z SD2IEC.

Szacuję że co najmniej 90% wszystkich gier pełno dyskietkowych da się uruchomić.

Całość powstała wg wersji SW2 po drobnych zmianach. Zastosowałem TTL 7406 - w oryginale były trudno dostępne tranzystory. W praktyce funkcjonalność się nie zmieniła a nawet interfejs WE/WY jest taki sam jak w prawdziwej stacji dysków i C64.


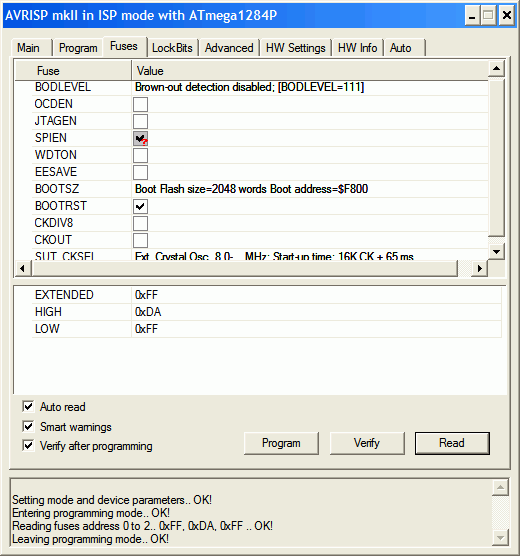

PODŁĄCZENIE


Postanowiłem wykonać podłączenie na stykach kątowych goldpin aby w razie potrzeby nie było problemu z demontażem bez użycia lutownicy.


      PRZYCISKI
    1. - zmiana na poprzednią dyskietkę
    2. - zmiana na nastepną dyskietkę
    3. - GND

    4. ZASILANIE
    5. - +5V
    6. - GND

    7. LED
    8. - LED1
    9. - GND
    10. - LED2

    11. IEC
    12. - IEC_RES (nie podłączać)
    13. - ATN
    14. - CLK
    15. - DATA
    16. - GND
SD2IEC - widok góry
SD2IEC - widok spodu
