Universal Cartridge


Do czego służy cartridge każdy użytkownik C64 wie. Wkładamy go do złącza EXPANSION PORT, włączamy zasilanie przełącznikiem i możemy korzystać z jego dobrodziejstw. Tylko znacznie mniej z Was wie, że możemy utworzyć własny cartridge z dowolną zawartością co jest bardziej atrakcyjne niż korzystanie z tylko dostępnych "pudełeczek".


Do tego właśnie powstał cartridge mojego autorstwa. Nie jest to bardzo zaawansowana elektronicznie konstrukcja, co nie oznacza że nie należy się jej choć odrobina uwagi. Do zalet możemy zaliczyć dość dużą pojemność ROMów sięgającą maksymalnie 8Mb (1MB), prostą konstrukcję nie wymagającą specjalizowanych układów (procesorów) - tylko dwa tanie TTLe- a możliwość grania w gry wieloczęściowe dodatkowo uatrakcyjnia jego możliwości.


Pierwszy rzut oka na schemat może mniej doświadczonych Kolegów elektroników wprawić w zakłopotanie jednak nic bardziej mylnego. Wszystko jest proste, jedynie sposób narysowania schematu może nieco przerażać.



OPIS DZIAŁANIA


Zanim przedstawię jak to działa, warto zaznajomić się po czym C64 uznaje, że mamy podłączony cartridge. Jeśli jedna z linii czyli GAME lub EXROM jest zwarta do masy, to w zależności od ich kombinacji komputer dołącza 8 lub 16 kB w zarezerwowane na to obszary pamięci. Co musi być wpisane aby cart zadziałał nie będę pisał gdyż nie jest to tematem tego opisu.


Po włączeniu C64, na linii RESET panuje stan niski przez kilkaset ms zerując komputer jak i U2. Na wszystkich jego wyjściach panuje stan niski - również na linii EXROM - dzięki czemu cart może wystartować. Linia CE będąca w stanie niskim włącza ROM 1. Wybrany jest bank 0. Choć na schemacie są zwarte linie EXROM i GAME nie ma możliwości przełączania banków po 16kB bez przeróbek.


Sam wybór innego banku jest prosty i ogranicza się do wpisania nr. banku do przestrzeni adresowej $DExx np.


LDA #BANK
STA $DE00
Można również wpisać
STA $DE44

Cartridge nie jest podłączony pod konkretny adres więc da to identyczny efekt. Samo przełączanie banków od strony programowej jest łatwe. Strona sprzętowa odpowiedzialna za to jest złożona z bramek US1A, US1B, US1C i U2.


Opis przełączania zacznę od U2, które polega na zapamiętaniu wartości z szyny danych podczas narastającego zbocza sygnału CLK. Po zerowaniu panuje tam stan wysoki, dzięki czemu zmiany szyny danych nie wpływają na zmianę wyjść U2. Po wybraniu dowolnego banku przez


LDA #BANK
STA $DExx

na linii I/O 1 pojawi się logiczne zero. Dodatkowo na linii PHASE2 zmienny sygnał zegarowy przyjmujący logiczną jedynkę ustawi stan wysoki na wyjściu US1A. Wejście CLK zmieni stan z wysokiego na niski. Zmieniający stan z I/O 1 na wysoki spowoduje ponowne ustawienie stanu niskiego na wyjściu US1A, a to da narastające zbocze na wejściu CLK i zapamiętanie stanu z szyny danych.


Wybór drugiego ROMu następuje po wybraniu banku od $40 do $7F. Bramka US1D służy za negator, dzięki czemu wybrany jest tylko jeden z ROMów. Podłączona jest ona do "pseudo" linii A19.


Przycisk RESET służy do zerowania carta jak i całego komputera. Będąca na schemacie dioda led jest opcjonalna i sygnalizuje stan linii EXROM, czyli czy cart jest widziany przez C64.


Nazwa UNIVERSAL CARTRIDGE wzięła się z dwóch powodów:

  • możliwości dodania dowolnego oprogramowania (gier)
  • użycia dowolnych pamięci równoległych.

Co do pierwszego, to nadaje się wszystko co jednoczęściowe. Można też zmodyfikować gry wieloczęściowe, jednak to dość trudne. Bez problemów działa większość cartridge'y przerobionych pod emulatory C64 typu VICE czy CCS64. Obrazy CRT trzeba odpowiednio obrobić usuwając informacje dla emulatora, aby je tu wykorzystać. Z pewnością zauważyliście mnóstwo jumperów. Służą one do podłączenia linii adresowych lub zasilania w zależności od zastosowanej pamięci EPROM czy EEPROM. W ustawieniu jumperów ze schematu nadają się EPROMy 4Mb np. 29F040. Można zastosować "mniejsze" pamięci. Najmniejsze mogą być 27C64 (8KB), a największe 4Mb (512KB). Jak już wspomniałem wybrany jest tylko jeden z ROMów, więc nie trzeba stosować dwóch kości pamięci.


Jumper J1 służy do wyboru trybu pracy cartridge. Ustawienie jak na schemacie powoduje całkowite odłączenie po wpisaniu do obszaru $DExx wartości $80 (lub większej). Kolejne próby przełączenia banków są niemożliwe do wykonania resetu. Przestawienie jumpera w drugą pozycję umożliwia odłączanie carta przez wpisanie $80, ale wpisanie mniejszej wartości wybierze odpowiedni bank - tu cart nie jest odłączany na stałe.


Jumper J2 może wydawać się zbędny. W przypadku kości 2x 4Mb tak jest, jednak przy pamięciach mniejszych np. 2x 2Mb przy ustawieniu jak na schemacie linia A18 musi być zwarta do plusa - zwykle jest tu resetowanie EEPROMu lub dodatkowe zasilanie. Jeśli byśmy przełożyli jumpery to by się okazało, że są dostępne banki od $00 do $1f oraz od $40 do $5F. Dzieje się tak gdyż linia A18 jest pomijana. Aby banki były po kolei od $00 do $3F należy złączyć linię AA18 z jumperem J2 od strony US1D (jumpera nie łączyć z linią CE!). Przy mniejszych ROMach jest analogicznie. Trzeba zwrócić uwagę, które linie nie są używane i zewrzeć je do plusa. Nie jest to problemem przy "mniejszych" pamięciach, tylko trzeba je włożyć do prawej strony - piny 1, 2, 31 i 32 pozostaną nieużyte. Oczywiście trzeba odpowiednio złączyć stronę jumpera J2 (od US1D) z odpowiednią linią (od AA13 do AA18) aby wszystko prawidłowo działało. Uniwersalność stosowania dowolnych pamięci wiąże się także z ich pojemnością. Jest tylko jedna ważna rzecz. Pierwszy ROM nie może mieć mniejszej pojemności niż ROM drugi.


Sam schemat jest nie wart nic bez praktycznego sprawdzenia. Zaprojektowana płytka jest dwustronna z metalizacją otworów. Znajduje się na niej miejsce na dwa ROMy w obudowach DIL 32 (DIL28) oraz PLCC32 tylko dla ROM1 co jest bardziej uniwersalne. Dodatkowo U1 jest w obudowie DIL14, a US w SO20.


Całość ładnie pasuje od typowej obudowy którą można kupić np. w firmie Maszczyk.


Tyle jeśli chodzi o szczegóły techniczne. Cartridge nic by był wart bez oprogramowania z którym współpracuje. Mogę śmiało stwierdzić że zadziałają prawie wszystkie (jeśli nie wszystkie) gry jakie zrobiono przez różne firmy w formie cartridge.


Choć wszystkich nie testowałem na pewno zadziałają wszystkie zajmujące 8kB lub 16kB. Testy przeprowadziłem na niektórych grach które mają co najmniej 32kB.


Na pewno działają następujące gry:


Activision

Armchair Entertaiment

Atari

Avatar

Bamse

Beyond

Broderbund

CBS Software

Commodore

Cosine

Creative Software

David Eriksson

Dinamic Software

Disc Company

Domark

Domspitze

Entertainment Software

Epyx

Fantasy Soft

Fisher Price

Geir Straume

Goat

Goin

Handic

HES

HES Australia

Hide Pixel Games

Hindsbosoft

Ice Team

Interphase

Learning Tree

Malcolm Tyrrell

Max

Maxion

Mayday!

Med64

Mr Computer

Ocean

Onslaught

Parker Bros

Paulko64

PIX3L-net

Reston Software

RGCD

Roklan

Romox

Scarborough

S. E. S.

Sega

Siera Online

SM Trophe Co.

Sokrates

Spinnaker Software

Supersoft

System 3

The Mad Scientist

The Mojon Twins

The New Dimension

Tiger Vision

Tronix

Turbo Software

Yu-Can

Pozostałe

To oczywiście nie wszystkie działające cartridge a jedynie przetestowane.

Działanie możesz obejrzeć na YOUTUBE.

Prince of Persia
Universal Cartridge
Last Ninja Remix
Thunder Blade

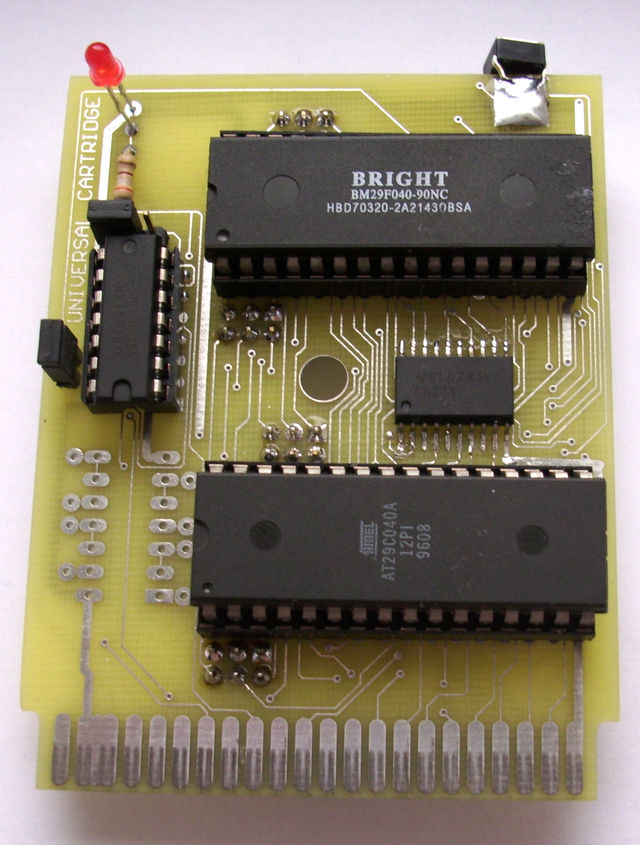

Universal cartridge - widok góry

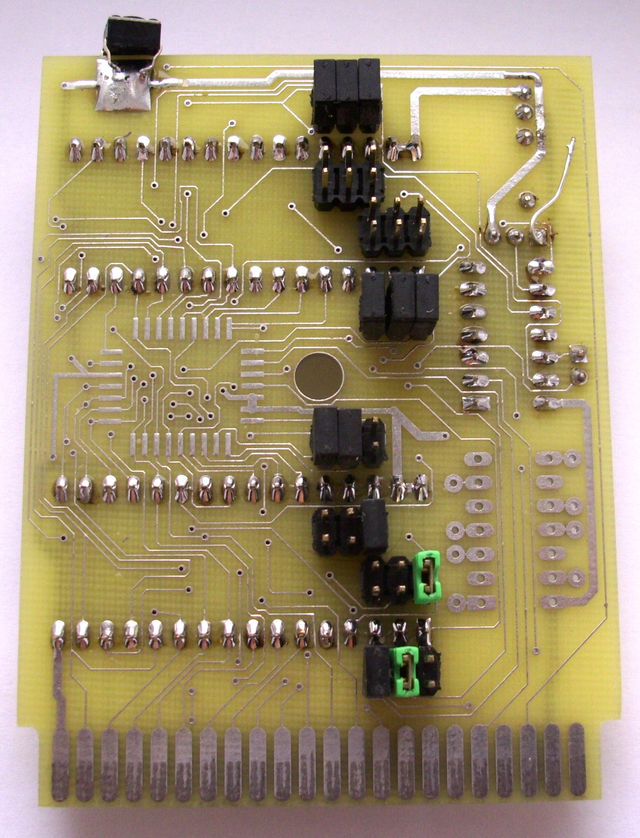

Universal cartridge - widok spodu

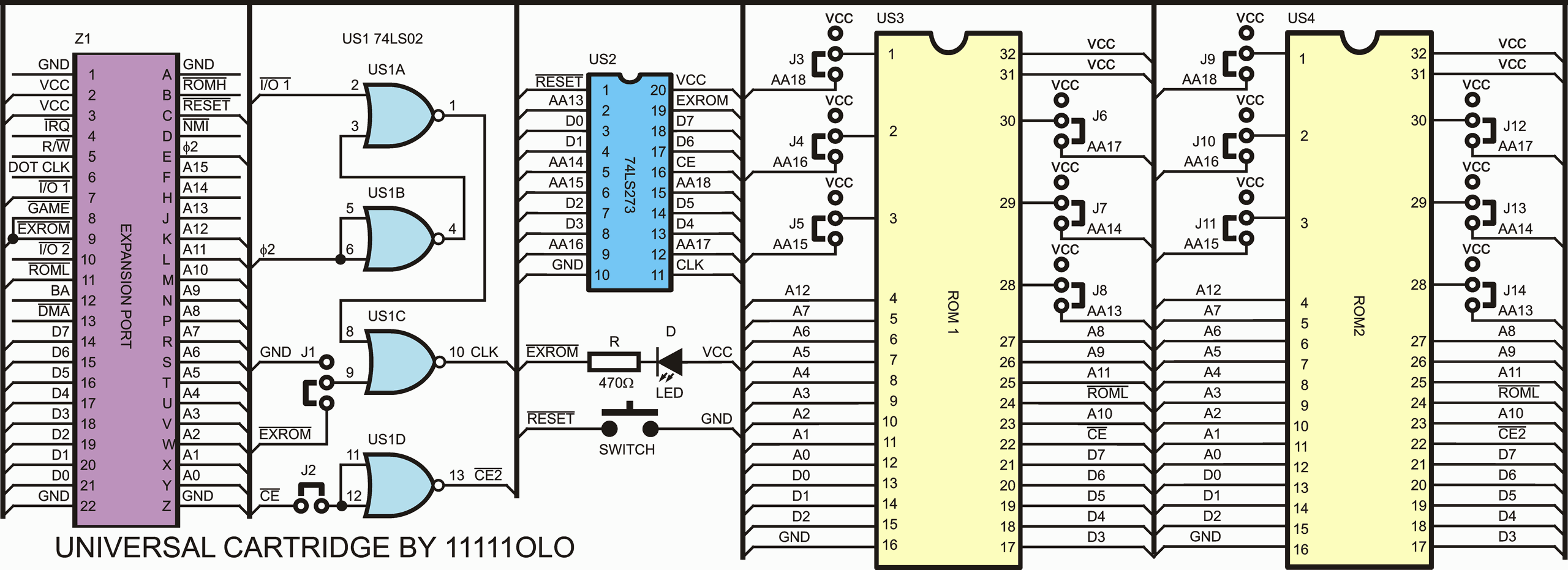

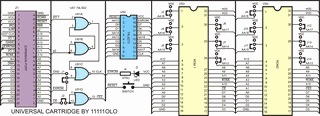

Universal cartridge - schemat

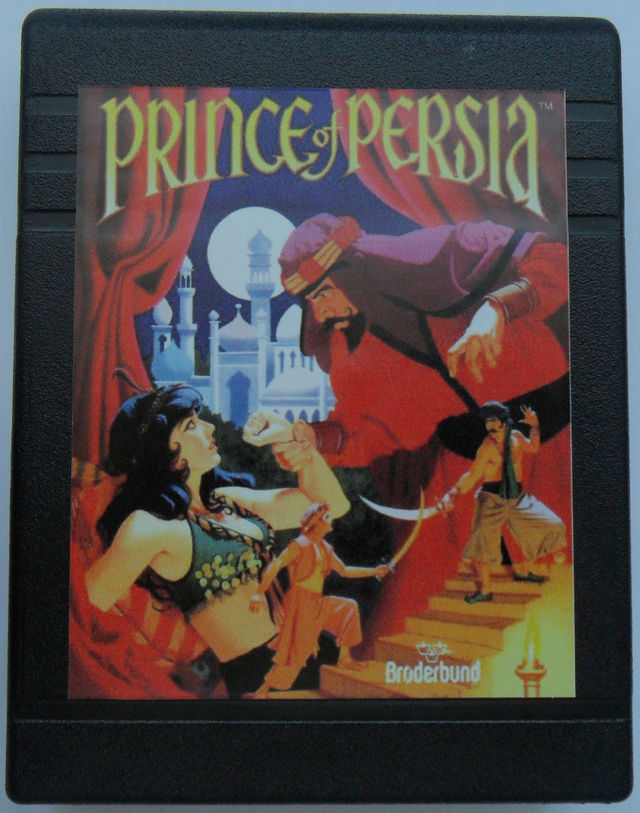

Universal cartridge - Prince of Persia
